淺談傳統焊接技術與焊接機器人技術的差距
2021/2/20 10:40:15 點擊：
山東山姆自動化設備有限公司坐落在美麗的泉城濟南。公司是一家集研發、生產、銷售、服務、信息咨詢于一體的專業化高新技術企業。主要產品有工業機器人、潔凈機器人、智能物流裝備、AGV自動導引車、軌道交通裝備、智能服務型機器人、自動化裝配檢測線、節能環保裝備、能源裝備和機械自動化等。涉足領域涵蓋汽車、工程機械、機車車輛、電力、造船、壓力容器、石油、家用電器、軍工等行業。
連接板是工程起重機的常用部件，其結構主要由底板和四根銷柱組成。銷釘與底板采用圓角焊固定。原焊接方法為手工CO2氣體保護藥芯焊絲焊接工藝。由于焊縫為圓形角焊縫，手工操作容易造成焊縫外觀質量差、焊接效率低、焊縫環與焊件環結合不良，同時容易造成“脫焊”等缺陷，為保證焊縫外觀質量，必須使用磨床焊后打磨焊縫，也容易增加焊接成本。通過分析，確定采用焊接機器人對工件進行焊接操作。關鍵是設計合理的焊接機器人操作系統，開發合理的焊接工藝，保證成本和質量的有效統一。
根據連接板的尺寸、結構特點和焊接形式，考慮到底板和四銷柱為單面焊接形式，焊縫在工件上分布均勻、規則，焊接過程無需移位即可滿足所有焊縫的焊接。為了降低成本，提高效率，在設計焊接機器人總體方案時，決定不采用機器人周邊設備如車削加工等，而采用固定平臺來實現工件的焊接定位。同時，為了提高焊接效率，焊接機器人系統方案采用一機兩站H型布局方式，即機器人本體固定在自制焊接定位平臺之間的兩個位置上，一個位置的焊接機器人可以自動將工件焊接在人的一側，另一個位置可以交替裝卸工件，保證機器人的連續工作。
為了保證工件安裝定位的精度，減少機器人焊接軌跡的數量，保證機器人焊接軌跡與工件要求的焊接軌跡一致，在工件和焊接定位平臺上設計了定位銷孔，并進行了精確定位焊接平臺上的連接板通過一個側面和兩個銷來實現。

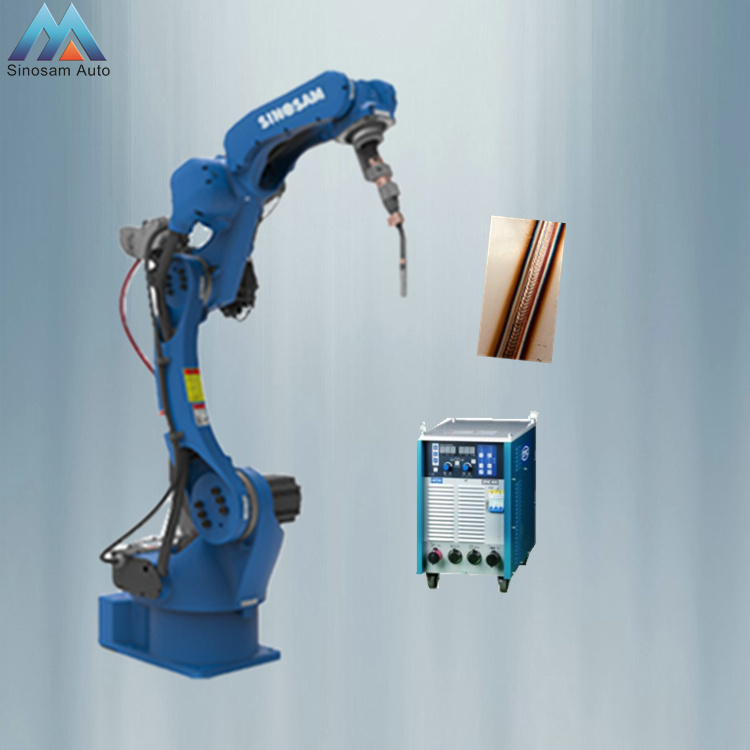

機器人主體為六自由度關節式焊接機器人，配有麥科特全數字脈沖焊機電源，并配有自動清槍、線切割和燃油噴射裝置及弧光安全保護裝置，滿足使用過程中安全防護和清槍的需要機器人的。
焊接工藝采用富氬混合氣+實心焊絲代替原CO2氣+藥芯焊絲。富氬保護焊熔池可視性好，操作方便，適用于全位置焊接。同時，在保護氣體的壓縮作用下，電弧熱量集中，焊接速度快，熔池小，熱影響區窄，焊接變形小，抗裂性好，焊接過程中采用惰性氣體保護，它具有焊接質量好的特點，非常有利于焊接過程的機械化和自動化。然而，由于電弧的強光輻射，在焊接機器人的總體設計中需要設計電弧安全保護裝置。為了提高焊接效率，采用一次性焊接成形工藝，避免了焊接機器人重復定位造成的生產效率降低。
通過對各種電源的試驗，并針對試驗過程中出現的問題，結合工件的材質、形狀特點、尺寸精度要求、焊接長度和位置特點、焊接工作量和機器人的工作效率等進行了研究，焊接機器人系統采用全數字脈沖氣體保護焊電源，即脈沖MIG焊工藝電源。眾所周知，焊接過程中電弧控制的準確性決定了焊接質量。由于采用了數字化技術，控制系統的反饋時間比傳統焊機少幾個數量級，提高了反饋的精度和靈敏度。采用脈沖焊接時，能提供適當?shù)拿}沖波形，有效地控制每個脈沖只傳遞一個熔滴，使整個焊接過程中弧長保持不變，焊接過程中幾乎沒有飛濺，可實現超低熱量輸入焊接。同時，克服了傳統GMA焊機焊接后焊絲末端再打孔的影響，實現了焊接質量與焊接效率的最佳匹配。
結合焊接質量和焊接效率的需要，焊絲采用f1.6mm實心焊絲，既能滿足連接板的實際焊接需要，又有利于提高焊接效率。
(1) 電弧電壓和焊接電流電弧電壓是短路過渡的關鍵參數。匹配電弧電壓和焊接電流可以實現小飛濺、良好焊縫成形和穩定性的焊接過程。經多次試驗，確定電弧電壓為20-25v，焊接電流為200-260a。
(2) 焊接速度?隨著焊接速度的提高，焊縫寬度、熔深和補強減小，易產生咬邊、氣孔、未焊透等缺陷;焊接速度低，易產生燒穿、組織粗糙、焊接變形大等問題。
經多次試驗，焊接速度設定在400-800mm/min，起弧時間為0.5s，�；r(shí)間為0.5s，機器人平均行走時間為1.5s。
(3) 用80%AR和20%CO2測定混合比和流量，CO2氣體純度≥99.5%。在確定燃?xì)饬髁繒r(shí)，應充分考慮室內外作業場所的差異。氣體流量過低，保護氣體硬度不足，焊縫易產生氣孔;流量過大，易產生廢氣。同時，由于存在湍流的可能性，保護性能差，在焊縫表面形成灰色氧化層，降低了焊縫質量。一般情況下，氣體流量應設定為15-25l/MI N。
(4) 隨著焊絲延伸長度的增加，焊絲上的電阻熱增大，焊絲熔化速度加快，生產效率高。但是，當延伸長度過長時，焊絲易過熱，造成嚴重的截面熔合和飛濺，使焊接過程不穩定。適當?shù)难娱L長度應為焊絲直徑的10-12倍，因此該焊接過程中焊絲的延長長度精確到16mm。
在按上述方案設計的焊接機器人的實際焊接操作中，根據每組4個的固定位置，將連接板安裝在定位平臺上。在定位過程中，為了避免因輔助定位基準的增加而增加成本和工藝，在定位方式的選擇上充分利用連接板本身的結構作為定位基準(見圖3)。定位方法是以銷柱內孔和定位平臺上預先根據工件尺寸加工的定位孔為基準，插入兩個定位銷，實現板與定位平臺上“一面兩銷”的精確定位連接。焊接機器人根據固定的行走軌跡和坐標數據進行編程，可以有效地實現連接板的精確自動焊接操作。
焊接機器人采用上述工藝和方案焊接連接板。工件定位精度高，機器人動作精度高，焊接軌跡和焊縫重疊度高。使用傳統焊接技術和機器人焊接技術的焊縫成形如圖4和圖5所示。從圖中可以看出，機器人形成的焊縫美觀飽滿，焊接效率和焊接質量明顯提高;使用實心焊絲后，無需清理焊渣，為改善作業環境，降低工人勞動強度帶來了明顯的效果，也為充分利用自動化、智能化、高效化的焊接機器人企業應用基礎打下了良好的基礎。
以上就是本次分享的全部內容，更多內容請關注我們官方網站。
