2、接近開關的功能

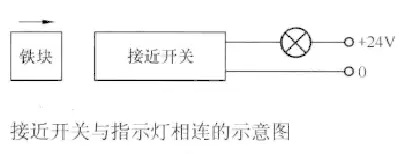

常用的接近開關型號有CJ、LJ、SJ。當運動部件與感應觸頭接近時，接近開關就會輸出一個開關信號。在電路中的作用與行程開關的作用是相同的，都是起限位作用。區別就是接近開關為非接觸式，而行程開關為接觸式開關。接近開關的電氣圖形符號及文字如下圖

3、分類及原理

按工作原理分為：電感式、電容式、磁感式、光電式……，其中根據電流分為交流型和直流型。

電感式

電感式接近開關的感應頭是帶有磁芯的電感線圈，只能檢測金屬。應用比較廣泛，但是檢測距離較近。

電容式

電容式接近開關的感應頭是一個圓形的平板電極，當有物體接近時電容量變化從而發出信號。電容式即能檢測金屬又能檢測非金屬以及液體物質，但是體積較大價格較貴。

磁感式

磁感式的工作原理就是霍爾效應。

光電式

光電式的接近開關主要是感光元件對投光器發出的光，在檢測物體上發生光量增減變化檢測物體的。光電式的接近開關種類比較多，選型的時候要多注意。

利用光電效應制成的傳感器稱為光電式傳感器，光電式傳感器的種類非常多不單單有開關量信號，還有模擬量信號。

這類接近開關主要有：對射式、反射式、漫反射式3種。

4、選型

常用的接近開關有

電感式接近開關LJ系列產品

電容式接近開關CJ系列產品

磁感式接近開關HJ系列產品

光電式接近開關OJ系列產品

接近開關的型號含義如下圖所示

接近開關選型時應遵循以下幾種標準

◆檢測金屬時優先選擇電感式，非金屬時選擇電容式。

◆根據實際情況選擇是圓形還是其他形狀，圓形螺紋比較常見。

◆檢測距離，這個是比較關鍵的指數，選擇時一定慎重。

◆輸出信號，根據自己實際情況選擇輸出信號是PNP還是NPN

◆觸頭數量選擇，根據設備的觸點使用選擇常開或是常閉。

在選型時如果拿不準型號，可以把使用情況給供貨商說明，讓供貨商提供型號。一般供貨商對自己的產品比較了解，即使在使用中不合適也有理由和供貨商調換。

5、接線

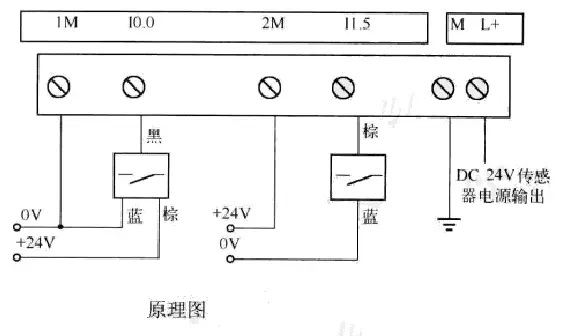

相信看這篇文章的同學最關心的便是使用中如何接線，如何把接近開關正確無誤的接到PLC系統中。

現在使用的大多為直流型接近開關，有二線式、三線式、四線式等三種形式，所謂的幾線式就是這個接近開關有幾根線。

除了幾線式這個需要注意還有個關鍵的問題就是PNP和NPN。通常日本、美國多使用NPN型，歐洲多使用PNP，而我國這兩種型號都是用。

接近開關的導線有多種顏色，一般情況如下：

BN表示棕色的導線

BU表示藍色的導線

BK表示黑色的導線

WH表示白色的導線

GR表示灰色的導線

國標對顏色導線的作用根據下圖定義：

上圖中NO表示常開輸出，NC表示常閉輸出

聰明的你肯定能想到，更換傳感器時無論是哪個廠家的直接對著線顏色更換不就行了。需要注意的是需要線式一樣，如果二線式更換成三線式該怎么換呢？

◆二線式

二線式NPN行接近開關，棕色線與負載相連，藍色線與零電位點相連，如下圖所示

二線式PNP行接近開關，棕色線與高電位相連，藍色線與負載端相連，如下圖所示

◆三線式

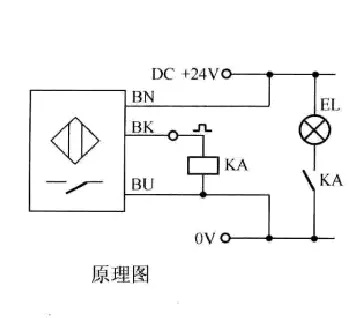

三線式NPN型接近開關，棕色的導線與一端負載相連，同時與電源正極相連；黑色的導線是信號線，與負載的另一端相連；藍色的導線與電源負極相連。如下圖所示
