焊接機器人的結構與性能，你get到了么
2021/2/20 10:42:04 點擊：
山東山姆自動化設備有限公司坐落在美麗的泉城濟南。公司是一家集研發、生產、銷售、服務、信息咨詢于一體的專業化高新技術企業。主要產品有工業機器人、潔凈機器人、智能物流裝備、AGV自動導引車、軌道交通裝備、智能服務型機器人、自動化裝配檢測線、節能環保裝備、能源裝備和機械自動化等。涉足領域涵蓋汽車、工程機械、機車車輛、電力、造船、壓力容器、石油、家用電器、軍工等行業。
焊接機器人是一種從事焊接(包括切割和噴涂)的工業機器人。為了適應不同的用途，機器人最后一個軸的機械接口，通常是一個連接法蘭，可以用不同的工具或末端執行器連接。焊接機器人是在工業機器人的端部安裝焊鉗或焊接(切割)槍，以便焊接、切割或熱噴涂。

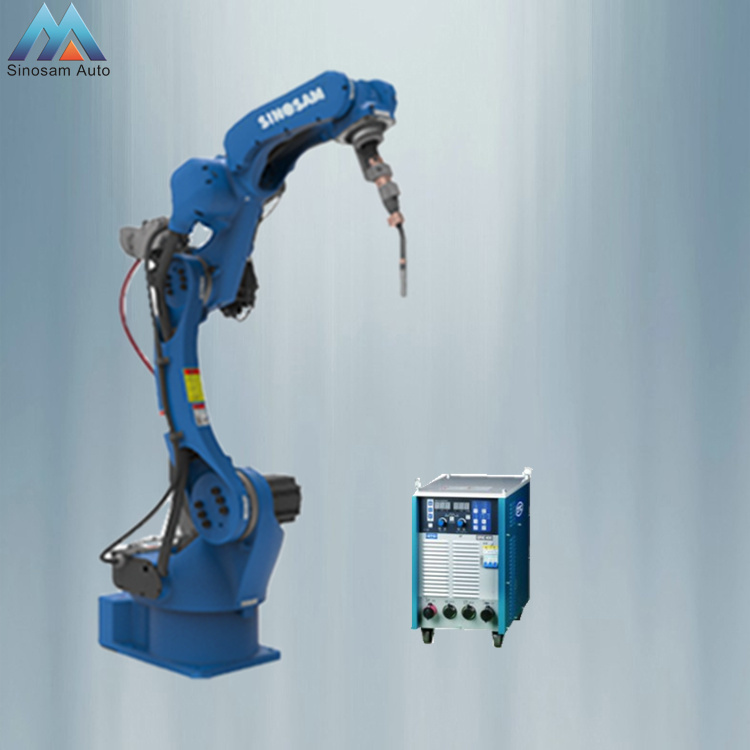

焊接機器人主要包括機器人和焊接設備。機器人由機器人本體和控制柜(硬件和軟件)組成。焊接設備以電弧焊和點焊為例，由焊接電源(包括其控制系統)、送絲機(電弧焊)、焊槍(夾具)等組成。對于智能機器人，應具有傳感器系統，如激光或攝像機傳感器及其控制裝置。
世界上生產的焊接機器人基本上都是關節機器人，其中大部分都有六個軸。其中，軸1、軸2、軸3可以將末端刀具送至不同的空間位置，軸4、軸5、軸6可以解決刀具姿態的不同要求。焊接機器人的機械結構主要有兩種：一種是平行四邊形結構，另一種是側擺結構。
側裝(傾斜)結構的主要優點是上下臂運動范圍大，使機器人的工作空間幾乎達到一個球體。因此，機器人可以倒掛在機架上工作，從而節省占地面積，方便地面物體的流動。然而，這種側裝機器人采用2軸和3軸懸臂結構，可以降低機器人的剛度。一般適用于小負載的機器人，用于電弧焊、切割或噴涂。平行四邊形機器人的上臂由拉桿驅動。拉桿和下臂構成平行四邊形的兩側。因此得名。
早期開發的平行四邊形機器人工作空間相對較小(僅限于機器人前端)，因此很難倒立工作。然而，自20世紀80年代末發展起來的新型平行四邊形機器人能夠?qū)⒐ぷ骺臻g擴展到機器人的頂部、后部和底部，而且測量機器人不存在剛度問題，因此受到了廣泛的重視。這種結構不僅適用于輕型機器人，也適用于重型機器人。近年來，大多數點焊機器人(負載100-150kg)采用平行四邊形結構。
上述兩種機器人的軸都是旋轉的，所以用伺服電機通過擺線針輪減速器(1-3軸)和諧波減速器(1-6軸)驅動。在20世紀80年代中期以前，直流伺服電機被用于電動機器人。自20世紀80年代末以來，交流伺服電機已在許多國家得到應用。由于交流電機沒有碳刷，具有良好的動態特性，新型機器人不僅事故率低，而且免維護時間大幅度增加，升(降)速快。一些重量小于16KG的新型輕型機器人在刀具中心點(TCP)的最大移動速度超過3m/s，定位準確，振動小。同時，機器人控制柜還采用32位微型計算機和新算法，使其具有自尋優路徑的功能。
以上就是本次分享的全部內容，更多內容請關注我們官方網站。
焊接機器人是一種從事焊接(包括切割和噴涂)的工業機器人。為了適應不同的用途，機器人最后一個軸的機械接口，通常是一個連接法蘭，可以用不同的工具或末端執行器連接。焊接機器人是在工業機器人的端部安裝焊鉗或焊接(切割)槍，以便焊接、切割或熱噴涂。
焊接機器人主要包括機器人和焊接設備。機器人由機器人本體和控制柜(硬件和軟件)組成。焊接設備以電弧焊和點焊為例，由焊接電源(包括其控制系統)、送絲機(電弧焊)、焊槍(夾具)等組成。對于智能機器人，應具有傳感器系統，如激光或攝像機傳感器及其控制裝置。
世界上生產的焊接機器人基本上都是關節機器人，其中大部分都有六個軸。其中，軸1、軸2、軸3可以將末端刀具送至不同的空間位置，軸4、軸5、軸6可以解決刀具姿態的不同要求。焊接機器人的機械結構主要有兩種：一種是平行四邊形結構，另一種是側擺結構。
側裝(傾斜)結構的主要優點是上下臂運動范圍大，使機器人的工作空間幾乎達到一個球體。因此，機器人可以倒掛在機架上工作，從而節省占地面積，方便地面物體的流動。然而，這種側裝機器人采用2軸和3軸懸臂結構，可以降低機器人的剛度。一般適用于小負載的機器人，用于電弧焊、切割或噴涂。平行四邊形機器人的上臂由拉桿驅動。拉桿和下臂構成平行四邊形的兩側。因此得名。
早期開發的平行四邊形機器人工作空間相對較小(僅限于機器人前端)，因此很難倒立工作。然而，自20世紀80年代末發展起來的新型平行四邊形機器人能夠?qū)⒐ぷ骺臻g擴展到機器人的頂部、后部和底部，而且測量機器人不存在剛度問題，因此受到了廣泛的重視。這種結構不僅適用于輕型機器人，也適用于重型機器人。近年來，大多數點焊機器人(負載100-150kg)采用平行四邊形結構。
上述兩種機器人的軸都是旋轉的，所以用伺服電機通過擺線針輪減速器(1-3軸)和諧波減速器(1-6軸)驅動。在20世紀80年代中期以前，直流伺服電機被用于電動機器人。自20世紀80年代末以來，交流伺服電機已在許多國家得到應用。由于交流電機沒有碳刷，具有良好的動態特性，新型機器人不僅事故率低，而且免維護時間大幅度增加，升(降)速快。一些重量小于16KG的新型輕型機器人在刀具中心點(TCP)的最大移動速度超過3m/s，定位準確，振動小。同時，機器人控制柜還采用32位微型計算機和新算法，使其具有自尋優路徑的功能。
以上就是本次分享的全部內容，更多內容請關注我們官方網站。
